镁合金好电镀吗及难点和解决工艺？
2019-12-07 09:31 浏览：次
镁合金可以采用金属涂层来保护，喷涂方法包括电镀、离子镀或化学镀等.
由于镁合金易燃烧，一般不采用热浸镀和热喷镀。镁合金的金属镀层一般采用电镀方法，主要涂层有Cu、Ni-C-Cu涂层。化学镀膜层通常为Ni-P涂层。
通常在镁合金表面进行电镀或化学镀是很困难的，其原因如下。
①镁合金十分活泼，表面迅速形成的氧化镁阻止了金属膜层与基体之间形成金属-金属键。
②镁是碱土金属，在普通溶液中与其他金属离子的置换反应十分强烈，而置换后的结合十分松散。
不均匀。
③第二相（如稀土相、Y相等）具有不同的电化学特性，可能导致沉积
④无法得到致密性很高的铸件，并且表面存在杂质，基体表面孔隙和夹杂可能成为镀层孔隙的来源。
④无法得到致密性很高的铸件，并且表面存在杂质，基体表面孔隙和夹杂可能成为镀层孔隙的来源。
⑤镀层标准电位远高于镁合金基体，从面必须保证镀层无孔，否则任何一处通孔都会增大魔蚀电流引起严重的电化学腐蚀，这可能比涂覆前效果更差。因此，一般采用化学转化膜法先镀锌，然后镀锅。其工艺流程为：脱脂一酸洗→活化一Zn-预镀Cu-电镀（）。当镁合金表面镀上一层铜后，即按普遭电镀方法在铜镀层上镀需要的金属，通常先镀铜，再化学镀镍，然后镀所需的金属，这样镀层的结合力较好。

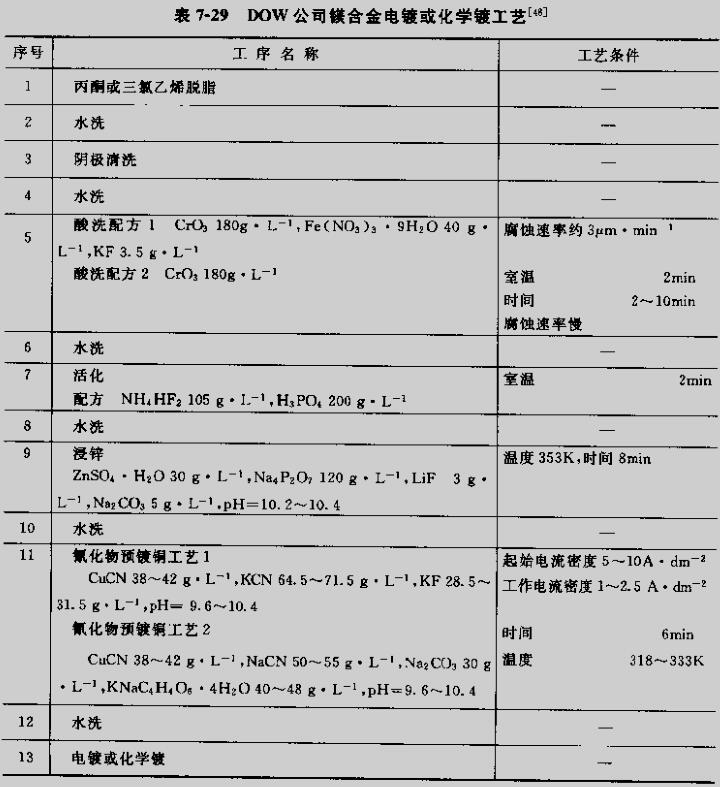

目前，镁合金表面电镀或化学镀方法有ASTM统一标准，标准的是DOW公司的浸锌法.
