为什么AZ31B镁合金锻造压力比6061铝合金压力要大？
2020-01-02 09:44 浏览：次

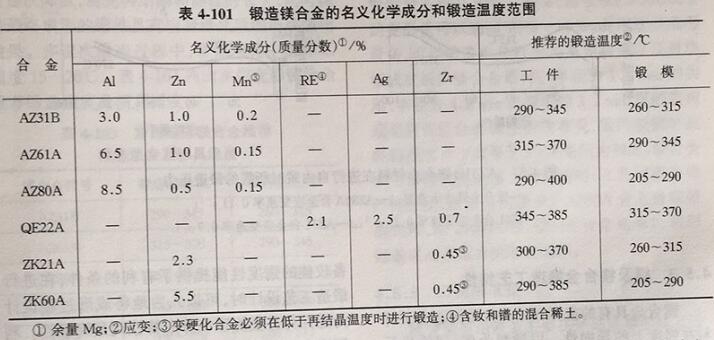

下表关于常用锻造镁合金的化学成分和锻造温度范围：
镁合金的塑性与其化学成分密切相关，可锻性取决于合金的凝固温度、变形率和合金毛坯的晶粒大小。适合于锻造成形的镁合金主要是Mg-AL-Zn，Mg-Zn-Zt和Mg-Y-RE系合金。
由于合金中含有Zr、Y及RE等细化晶粒的合金元素，可以得到具有细晶组织结构，使合金呈现良好的塑性变形性能。

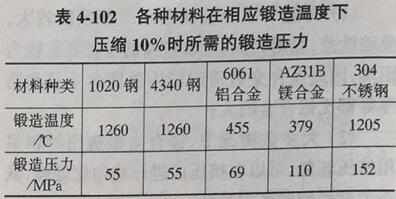

图4-56所示为AZ31B镁合金和6061铝合金在液压机 粗10%时的锻造压力比较。表4-102列出各种材料在相应锻造温度下压缩10%时所需的锻造压力，从表中可看出：AZ31B镁合金所需的锻造压力比碳钢、合金结构钢及铝合金都大，但小于不锈钢。由于镁合金材料的流动性差，向深的竖直模腔的流动比较困难，对相同的典型结构锻件进行锻造时，通常镁合金要比铝合金可能需要更多道次的锻造才能成形。

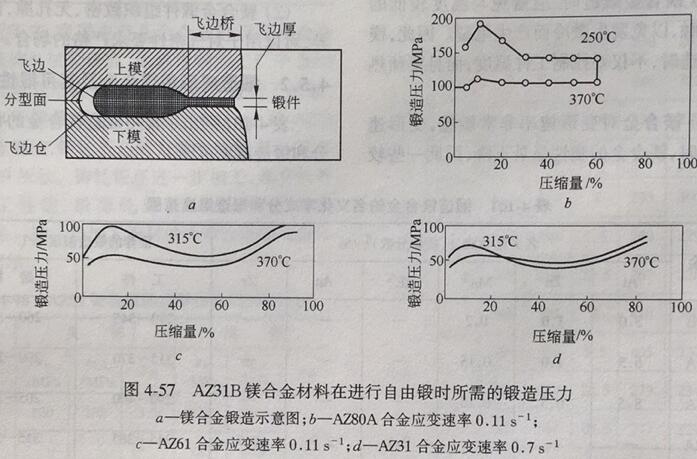

图4-57所示为AZ31B镁合金材料在进行自由锻时所需的锻造压力。在正常锻造速度下，由于变形导致温度的升高，锻造压力呈先增后减。
为什么AZ31B镁合金锻造压力比6061铝合金压力要大？ 大家现在明白了吗！ 图4-57所示为AZ31B镁合金材料在进行自由锻时所需的锻造压力。在正常锻造速度下，由于变形导致温度的升高，锻造压力呈先增后减。
