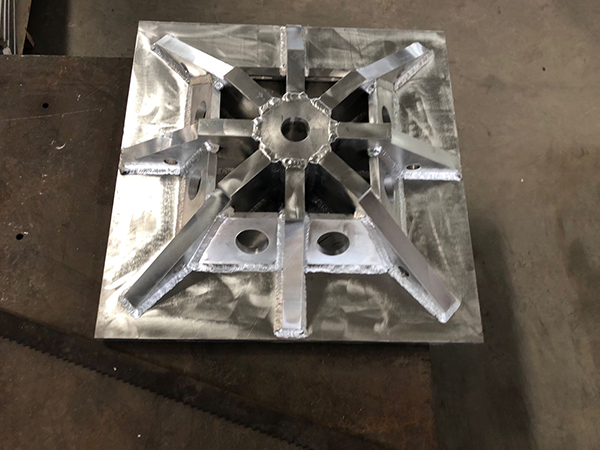

镁合金焊接后为什么要进行热处理？回答这个问题前，这边迈格镁业小编先讲一个浅显的道理，镁合金焊接对于焊点处于高温状态，相对于周边会有个温度差，焊成后因为热胀冷缩原理，其所处部位会产生应力作用，如果我们不做好热处理，而直接用于生产实践中，会导致该处产生应力腐蚀而出现裂纹或断裂，所以为了避免这种情况的发生，镁合金焊接后是需要进行热处理的，现在大家知道了镁合金为什么焊接后要进行热处理了吧！

对于镁合金消除应力热处理有什么规范或者指导吗？另外焊后热处理能消除多少应力？
对于以上问题，迈格镁业收集整理了部分内容，现在分享出来供大家参考！
镁合金薄板去应力热处理 AZ31B-O 温度 260度 时间15分；AZ31B-H24 温度 149度 时间60分；
镁合金挤压件去应力热处理 AZ31B-F 温度 260度 15分；AZ61A-F 温度 260度 时间15分；AZ80A-F 温度 260度 15分；AZ80A-T5 温度 204度 60分；
镁合金铸件 AZ63A 温度 260度 时间 60分；AZ81A 温度 260度 60分；AZ91C 温度 260度 60分；AZ92A 温度 260度 60分；
通过以上热处理工艺，合金将能消除80-95%的应力，可有效避免应力腐蚀裂纹；
现在大家对于镁合金焊接后消除应力热处理有一定概念了吧！
