Mg-Y-Zn-Zr系热强变形镁合金-MB22化学成分及力学性能

电话：15896622858

2019-12-31 10:32 浏览：次

Mg-Y-Zn-Zr系热强变形镁合金（MB22）

A概述

MB22是Mg-Y-Zn-Zr系热强变形镁合金，主要制成板材。其室温拉伸强度略高于MB3合金，高温屈服强度、高温瞬时强度和压缩屈服强度明显优于其他镁合金（如MB3.MB8），合金具有良好的成形和焊接性能，无应力腐蚀倾向。该合金可推荐用于300℃以下短期工作的航空结构件。

B化学成分

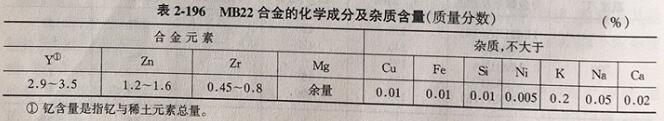

MB22合金的化学成分及杂质含量见表2-196

C熔炼与铸造工艺

MB22合金通常在钢制坩埚电阻炉或煤气反射炉中熔炼。熔炼时使用熔剂保护和精炼。

合金中钇以Mg-Y中间合金加入，错以Mg-Zr中间合金加人。为了减少包的损失，可采用特种熔剂保护和精炼。采用水冷半连续铸造，铸造时为了防止铸锭底裂，可用熔化了的纯镁铺底，并用二氧化硫或含六氟化硫的混合气体保护，以防止氧化及燃烧。

D物理及化学性能

（1）MB22合金的物理性能见 MB15 镁合金。

（2）MR22合金的化学性能及耐腐蚀性能。

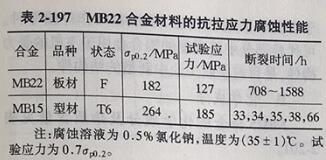

合金无应力腐蚀倾向，拉伸应力腐蚀性能见表2-197，由表中可以看出，MB22合金耐应力腐蚀性能优于应力腐蚀倾向小的MB15合金。但是长期在工业和海洋大气环境下使用容易发生腐蚀，因此使用时需经化学氧化处理和涂漆防护。

E力学性能

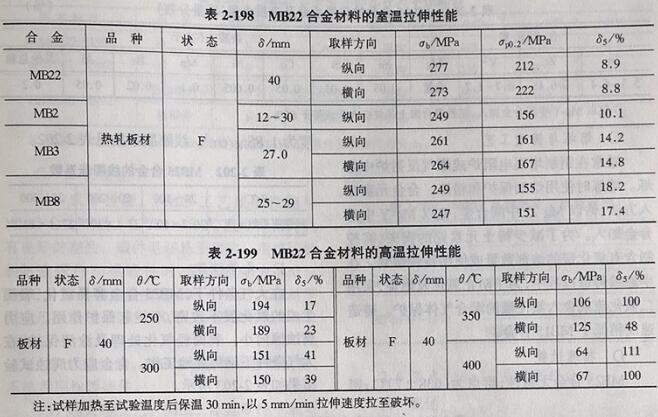

MB22合金的室温拉伸性能见表2-198由表中比较可以看出，MB22合金抗拉强度高于MB2，MB8合金，略高于MB3合金，屈服强度明显优于MB2.MB3和MB8合金。高温拉伸性能见表2-199

F工艺性能

（1）成形性能。在350~450℃温度范围内具有高的塑性，在400℃下反复短时间退火后，对强度影响不大，有利于零件的热成形。室温下零件需要校正时，局部区域变形不能施加冲击载荷，必须缓慢加载。

（2）焊接性能。合金可氩弧焊，焊接强度为基体材料的70%~80%。在一定的预热措施下可以补焊，也可以堆焊。

（3）热处理工艺。热轧板材不经热处理使用，通常以热轧状态供应。

（4）表面处理工艺。通常采用表面氧化处理后涂漆防护。

（5）切削加工及磨削性能。机械加工性能良好。

G品种规格与供应状态

MB22合金已经鉴定并可生产，可用作飞行器等受力构件，合金的品种规格与供应状态如表2-200所示。
