Mg-Zn-Zr-Y系高强度变形镁合金-MB25镁合金成分及力学性能
2019-12-31 10:42 浏览：次
Mg-Zn-Zr-Y系高强度变形镁合金（MB25）
A概述
MB25是Mg-Zn-Zr-Y系高强度变形镁合金。通常不经热处理，于热挤压或热锻压状态供应。但亦可在人工时效状态下使用。主要用于加工挤压制品及模锻件。室温拉伸强度、屈服强度、高温瞬时强度均优于高强度镁合金MB15合金的塑性、韧性及耐腐蚀性能与镁合金MB15相近。合金在室温下工艺塑性差，高温时工艺塑性好，因此零件的压力加工成形需在加热状态下进行。合金切削加工性能良好。由于合金焊接性能较差，不推荐用作焊接零件。可代替部分中等强度的铝合金用于飞机的受力构件，是目前宇航工业中新型的结构件。
B化学成分

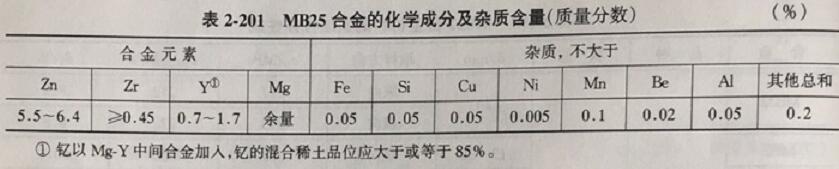

MB25合金的化学成分及杂质含量见表2-201
C熔炼与铸造工艺
通常在钢制坩埚电阻炉或煤气反射炉中熔炼。熔炼时使用熔剂保护和精炼。合金元素加入方法：错以Mg-Z中间合金，记以Mg-Y中间合金加入。为了减少稀土元素钇的损失，需控制含有氧化镁的熔剂数量或使用特种熔剂。在半连续铸造过程中，为了防止氧化及燃烧，采用二氧化碗或含六氟化硫的混合气体保护。铸造速度稍低于MB15合金。
D物理性能
MB25合金无磁性；熔点为（638±7）℃；密度为1.85 g/cm'，线膨胀系数见表2-202.
E化学性能

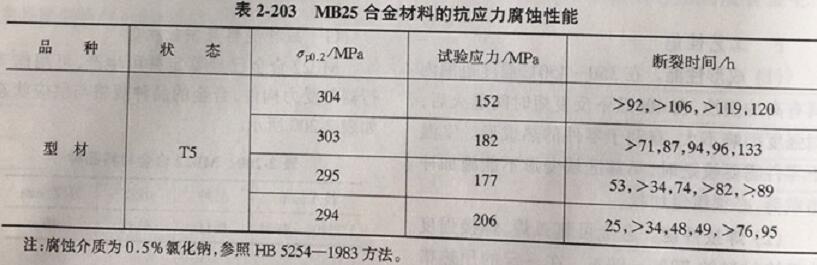

在大气条件下，MB25合金容易氧化，表面生成的氧化膜不致密，不能起保护作用。应力腐蚀倾向小。表面经氧化处理及涂漆保护，在大气条件下能可靠地工作。合金应力腐蚀试验结果如表2-203所示。
F力学性能

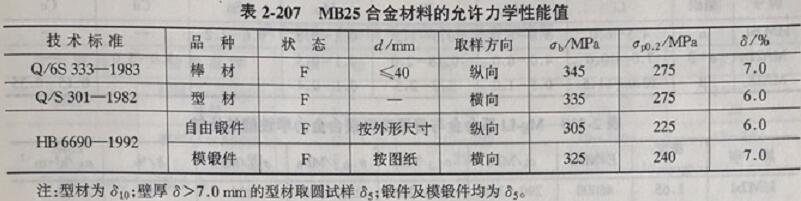

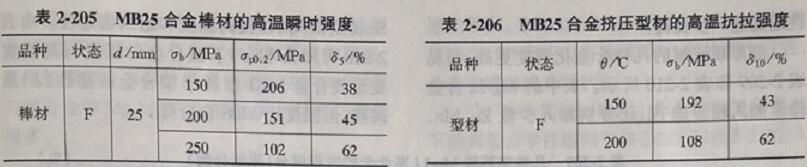

MB25合金的室温硬度不小于HBS65。室温拉伸性能如表2-204所示。挤压棒材的高温瞬时强度见表2-205，挤压型材的高温抗拉强度见表2-206，技术标准规定的力学性能值如表2-207所示。
G工艺性能
（1）成形性能。MB25工艺成形性能与MB15合金相近。在280-400℃温度范围内具有良好的塑性。锻件毛坯易于切边。用挤压坯料制造锻件和模锻件时，锻造温度为320390℃。模具加热温度为200~300℃。型材下限成形温度为270-290℃，保温时间为1/4-1/2 h
（2）焊接性能。MB25合金焊接性能较差，不推荐用作焊接件。
（3）热处理工艺。MB25合金零件一般不进行热处理，热挤压或热锻压状态应用。但允许采用人工时效处理。人工时效制度：170℃，保温10h，空冷。
（4）表面处理工艺。M25合金表面氧化处理后再经涂漆保护。为了提高镁合金的表面防护性能，可采用氧化处理再经封闭和涂漆的新方法。对于定期贮存及运输过程的半成品和零件应防止表面碰伤并注意油封包装，严防雨水浸蚀。（5）切削加工及磨削性能。MB25合金同其他镁合金一样具有优良的加工性能。
H 品种规格与供应状态

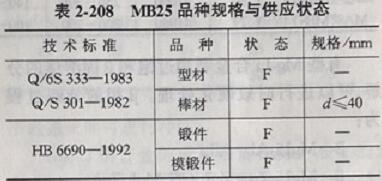

MB25合金已通过技术鉴定和装机应用，并已代替部分中等强度的铝合金及高强度镁合金MB15，用于飞机的机身长桁及操纵系统的摇臂、支座等受力构件。使用温度一般不超过150℃。目前的品种规格与供应状态如表2-208所示。
相关推荐
-
Mg-Li系超轻变形镁合金化学成分及力学性能
Mg-Li系变形镁合金 A概述 目前，在轻合金材料中Mg-Li系合金是最 轻的一种，其密度比一般工业镁合金小15%- 25%，比铍合金小25%-30%，比铝合金小50%，而比强度
12-31
2019 -
Mg-Y-Zn-Zr系热强变形镁合金-MB22化学成分及力学性
Mg-Y-Zn-Zr系热强变形镁合金（MB22） A概述 MB22是Mg-Y-Zn-Zr系热强变形镁合金，主要制成板材。其室温拉伸强度略高于MB3合金，高温屈服强度、高温瞬时强度和压
12-31
2019 -
Mg-RE和Mg-Th系耐热变形镁合金化学成分和力学性能
Mg-RE和Mg-Th系耐热变形镁合金 A概述 镁中加入稀土元素的作用主要是： （1）能显著提高镁合金的高温强度和抗蠕变性能。Mg-RE系合金可以在150~250℃较长期工
12-31
2019 -
Mg-Zn-Zr系高强度变形镁合金-MB15镁合金性能
在变形镁合金中，Mg-Zn-Zr系合金具有最高的强度、良好的塑性及耐蚀性。因此，Mg-Zn-Zr系合金是目前应用最多的变形镁合金之一。国产合金只有MB15一个牌号
12-30
2019
