镁合金铸件中总会存在着或大或小的应力，往往把它称为残余应力，它们来自凝固时的不均匀收缩、热处理后或淬火时的不均匀冷却，以及机械加工。虽然这些残余应力不是很高，但是由于镁合金的弹性模量低，不高的应力也可使铸件产生不允许的弹性应变。因此，若不消除或降低这类残余应力，那么在最终精加工时或以后导致制品翘曲和弯扭，此外，残余应力也是Mg-Al合金发生应力腐蚀的主要原因之一。

镁合金铸件的应力消除退火工艺见表1。

焊后铸件残余应力的消除

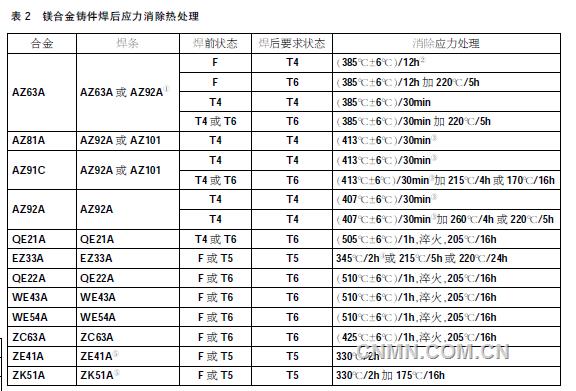

铸件焊后或补焊后可存在着严重的残余应力，因而应在规定时间内进行去应力退火，以防变形和开裂。表2列出了推荐的焊后镁合金铸件去应力退火工艺，是基于铸件焊前状态太焊后应用的状态确定的，若焊前AZ81A、AZ91C及ZA92A合金铸件是T4和T6状态，则它们完全固溶时间可缩短0.5h。

对焊后不需要固溶处理的Mg-Al-Zn系合金铸件可在260℃处理1h，以消除应力腐蚀开裂倾向。
