下面迈格镁业小编根据国标GB/T 5153-2003 对于ZK61M镁合金牌号主要成分做下介绍



GB/T 5153 ZK61M  |  ISO 3116 Mg-Zn6Zr  |  BS 3370  Mg-Zn6Zr  |  NF A 65-717 G-Z5Zr  |  IOCT 14957 MA14  |  JIS H4203  |  ASTM B107  ZK60A 以上各国标准成分出入不大，如果你碰到先前不是很熟悉的牌号的时候，也许是因为各国的叫法不同导致；

关于高强度镁合金ZK61M规定的力学性能为，人工时效状态下：

挤压棒抗拉强度不低于320MPa，屈服强度不低于250MPa，硬度不低于75HB，延伸率不低于6%；锻件纵向抗拉强度不低于280MPa，横向抗拉强度不低于260MPa，硬度不低于55HB,纵向延伸率不低于6%，横向延伸率不低于5%；

ZK61M镁合金锻件的力学性能比挤压件低，这是锻造的变形特点造成的，该合金的缺点是焊接性能低，不能制作焊接件，挤压件尾部容易出现粗晶环，对力学性能、冲击韧性、疲劳和抗蚀性有不利影响；

ZK61M镁合金的强度高，主要用于航空工业制作承受负荷较大的零件。

以上是迈格镁业小编为大家整理的关于高强度镁合金ZK61M成分及力学性能资料，下面再为大家简单介绍下ZK61M镁合金的主要物理性能供大家参考：

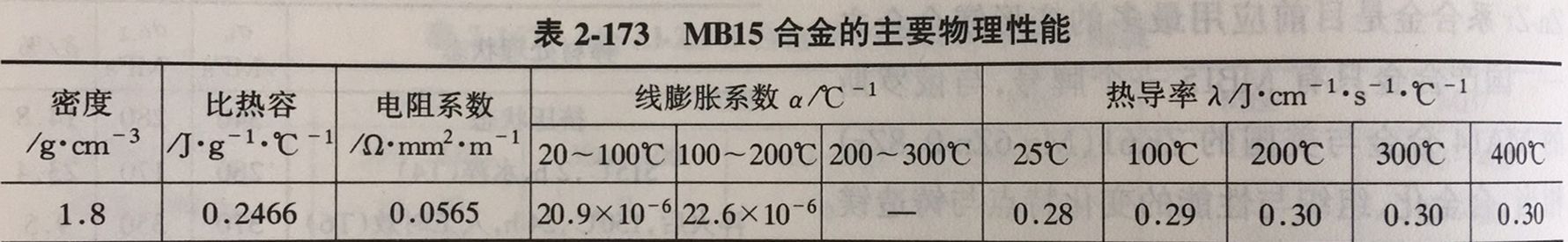

ZK61M镁合金国内老牌号也叫MB15镁合金，其密度为1.8 比热容为0.2466 电阻系数0.0565 导热率0.28  线膨胀系数为20.9*10-6，具体详细参数参考下图：



对于高强度镁合金-ZK61M，大家如需更深入的了解，可以电话联系我们！
