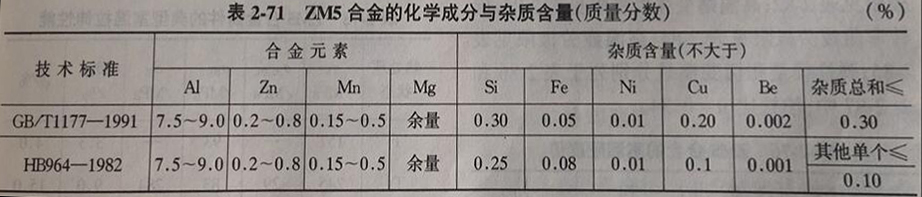

ZM5合金的化学活性大，在空气中的燃点为400℃以上，与材料尺寸和形状有关。熔融镁合金与水接触会产生剧烈反应，危险性比较大。

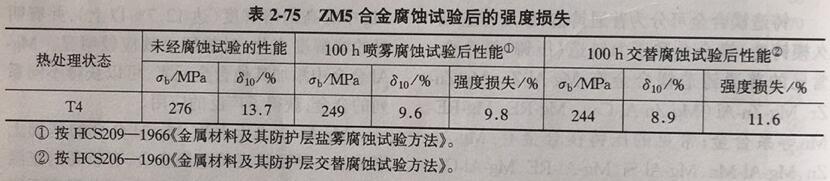

ZM5合金的耐蚀性能比较差，但用高纯镁与控制杂质含量（特别是铁、铜、镍、硅、氯化物等）可大幅提高其耐腐蚀性能。表2-75为ZM5合金腐蚀试验后的强度损失。

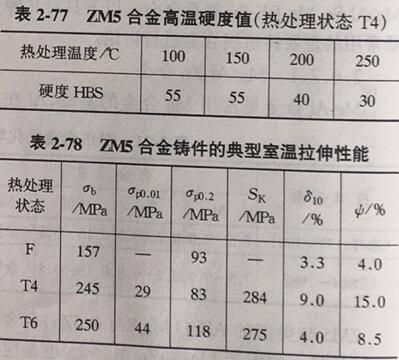

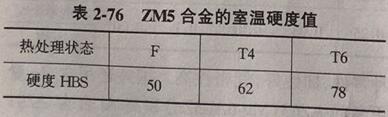

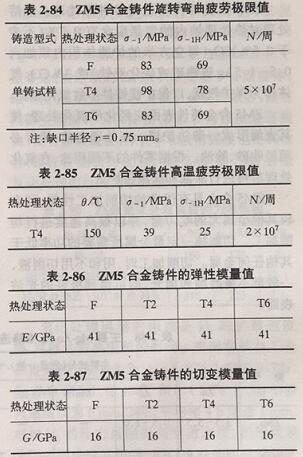

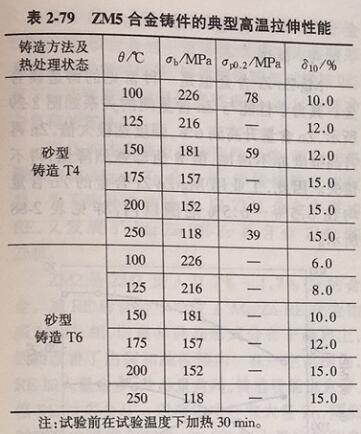

ZM5合金铸件的室温硬度值见表2-76；高温硬度值见表2-77；典型的室温拉伸性能见表2-78，高温拉伸性能见表2-79；室温压缩性能见表2-80；室温冲击韧性见表2-81；高温持久强度极限见表2-82；高温蠕变强度极限见表2-83；旋转弯曲疲劳极限见表2-84；高温疲劳极限见表2-85；弹性模量和切变模量分别列于表2-86和表2-87中；泊松比为0.34.

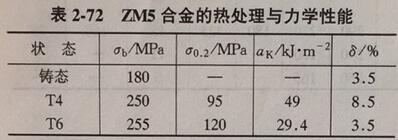

ZM5合金铸态组织是由a-Mg固溶体及沿晶界不连续网状分布的Mg17Al12块状化合物所组成。由于组织高度偏析，化合物也分布于晶粒的枝晶网间。化合物的大小、数量和形状与凝固时的冷却速度有关。固溶处理后，化合物溶入固溶体，其组织为具有轮廓分明的晶粒组织，在某些晶界交接处有少量块状化合物残余。如冷却速度缓慢，则可能在晶界上有某些片状沉淀。时效引起固溶体的分解，沉淀出细小魏氏体型组织，而165℃或更高温度下时效处理晶界出现较粗片状沉淀物。
